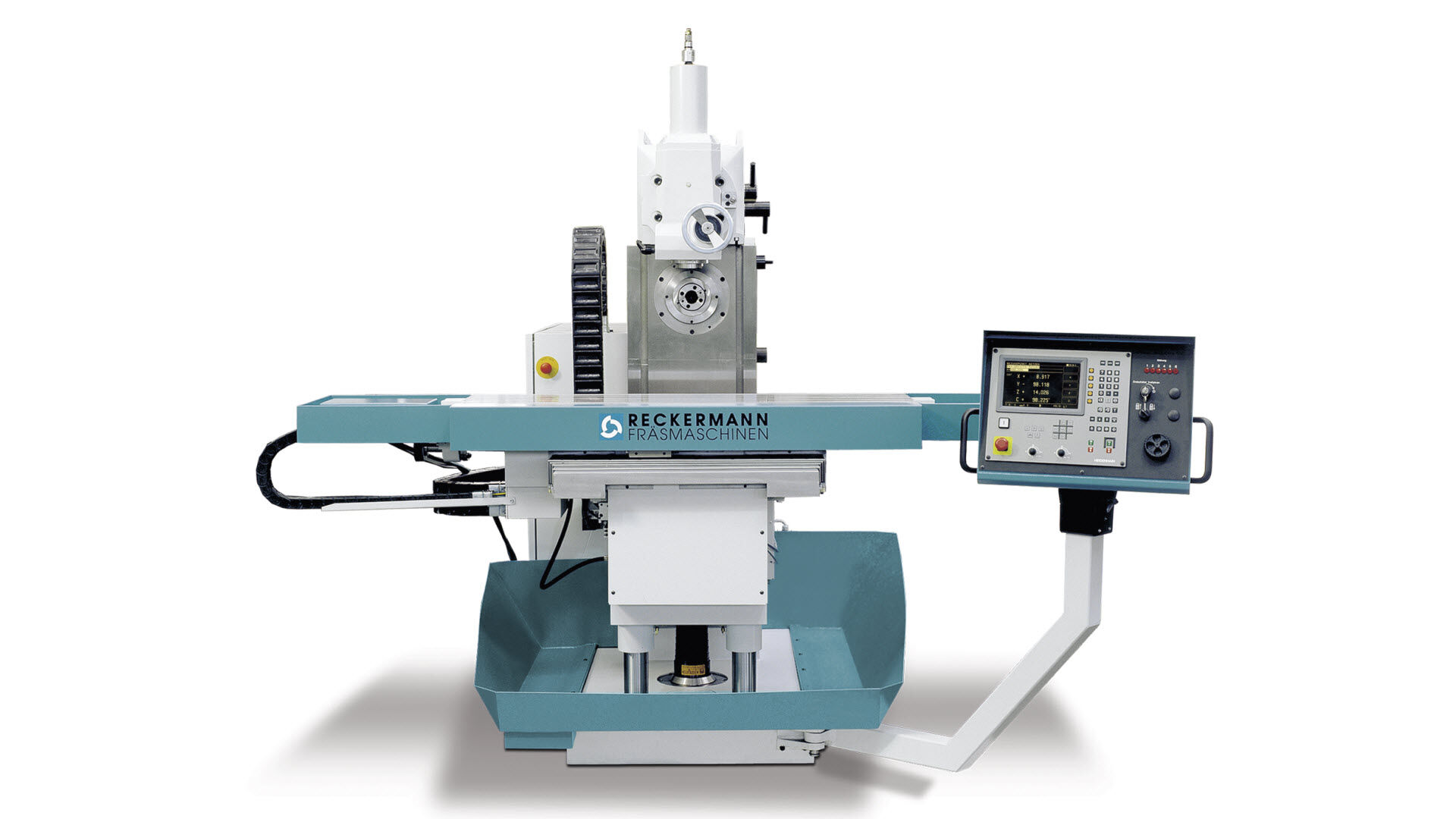

Konsolfräsmaschine 1300

unverwüstlich und hoch flexibel

Manuelles Fräsen mit elektrischen Handrädern und CNC Fräsen auf einer Maschine.

Mit bis zu 1.100 Nm, zwei unabhängige Frässpindeln und einer in zwei Ebenen schwenkbarer Vertikalspindel lassen sich alle Fräsaufgaben lösen. Vor allem dort, wo maximale Flexibilität für die unterschiedlichsten Bauteile gefordert ist, z. B. in Reparaturwerkstätten, im Werkzeug- und Vorrichtungsbau.

Die 1300 – Konsolfräsmaschine ist nicht nur einfach zu bedienen und wartungsfreundlich, wie alle Maschinen von Reckermann steht die 1300 für hohe Zerspanungsleistung sowie Flexibilität, Stabilität und Zuverlässigkeit.

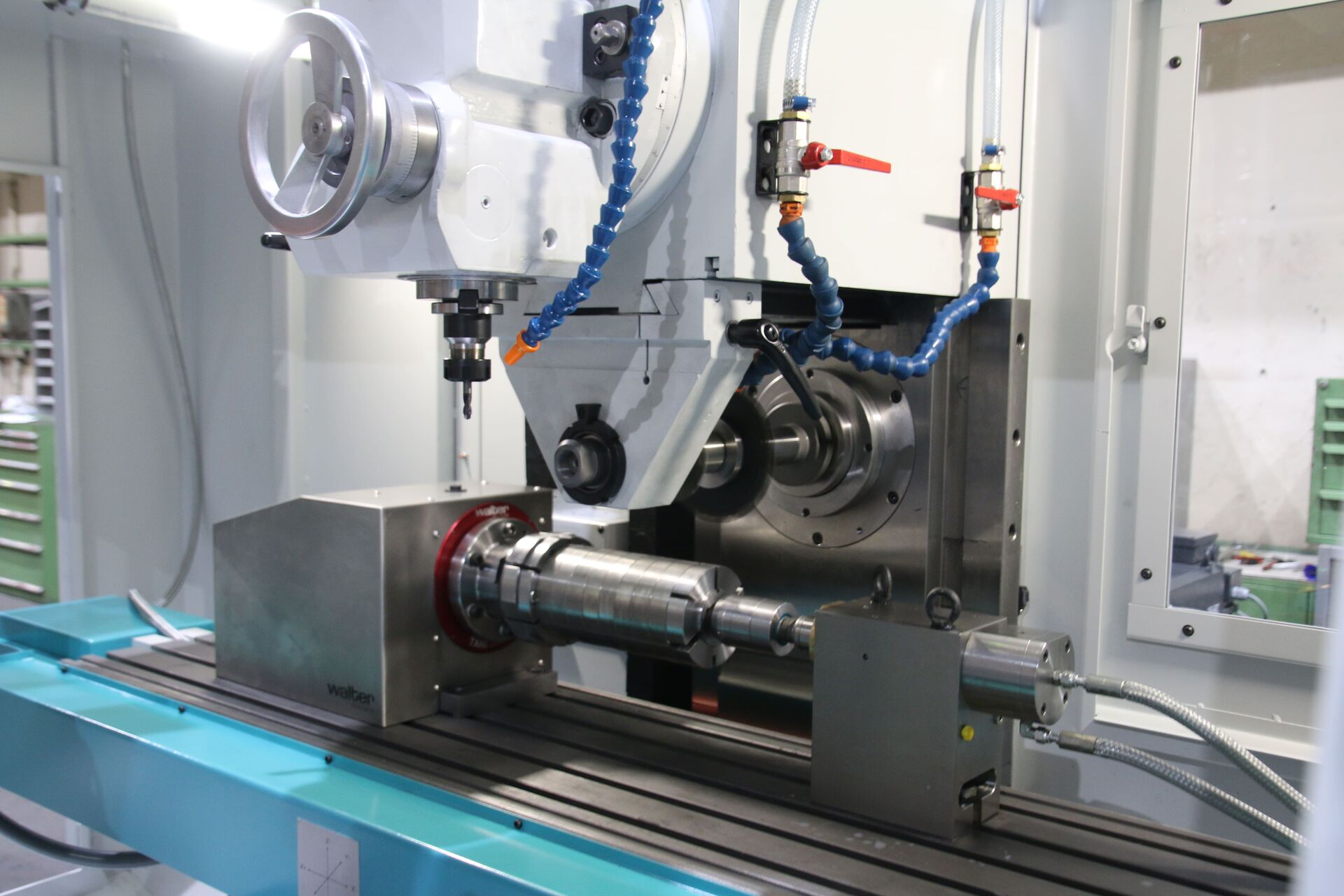

Konsolfräsmaschine 1300 | CNC Fräsen Reckermann

Wirtschaftlichkeit durch Hochleistungszerspanung

Bedeutet in der Teilefertigung vor allem kurze Bearbeitungszeiten. Unsere Fräsmaschinen verfügen über eine kompromisslos stabile Ausführung und ein gewaltiges Drehmoment. Die Zerspankraft ist beeindruckend und Grundvoraussetzung für die Hochleistungszerspanung (HPC).

Qualität durch materialintensive Bauweise

Dank ständig mitlaufender Qualitätskontrolle in der Fertigung und Montage erfüllt die Mechanik unsere Fräsmaschinen problemlos die geometrische Genauigkeit nach ISO 230. Die robuste, materialintensive Bauweise ermöglicht die bekannte Stabilität und Verschleißfestigkeit. Dies führt zu Fräsmaschinen, die zu den zuverlässigsten der Welt gehören.

Nachhaltigkeit durch langlebigen Maschinenbau

Die legendär lange Lebensdauer einer Reckermann Fräsmaschine, so wie darauf produktiver gefertigten Bauteile, sorgen für einen effizienteren Einsatz von Maschinen, Energie und Rohstoffe.Das Handlungsprinzip zur verantwortungsvollen Ressourcen-Nutzung, mit Effizienz als Leitstrategie für eine ergiebigere Nutzung von Material und Energie senkt somit auch Ihre Kosten.

Die Fräsmaschine im Überblick

Einsatzgebiete

Für wechselnde Fertigungsanforderungen, mit einem X-Fahrweg von bis zu 1200 mm bei 700 kg Tischbelastung ist die 1300 Kombi eine sehr robuste vielseitig einsetzbare Konsolfräsmaschine. Mit zwei Hauptspindel, gegengelagerten Fräsdornen und zweifach schwenkbarem Fräskopf sind den Einsatzmöglichkeiten keine Grenzen gesetzt. Dank einer umfangreichen Auswahl an Optionen und Zubehör lässt sich die 1300 Kombi genau auf Ihre Fertigung zuschneiden.

Technische Daten herunterladen (pdf)

Optionen

Steuerung

- Kompakte Bahnsteuerung Heidenhain TNC 320

Maschinenverkleidung

- Schutzverkleidung 4- seitig, Gesamthöhe 2100 mm, mit 2 elektr. verriegelten Schiebetüren und Sichtfenstern einschl. 2 fest installierter Maschinenleuchten.
- Automatiktüre vorne, elektronisch angetrieben und überwacht wird das Öffnen und Schließen der beiden vordern Schutztüren von der Maschine gesteuert. Der Schutztürantrieb automatisiert das Öffnen und Schließen der horizontal laufenden Schutztüren an der Fräsmaschinen die von Personen oder Robotern bedient bzw. beladen werden. Durch sein adaptives Verhalten passt sich der Antrieb an die Gegebenheiten an. Sowohl Gewicht und Reibung, als auch die Regelparameter werden eigenständig ermittelt.
- Absaugung für Ölnebel

Handräder & Messtaster

- Kabelgebundenes tragbares elektronisches Handrad HR 510
- Funkhandrad HR 550, HRA 551 Ladestation
- Drei elektronische Handräder, jeweils eins für die längs-, die quer- und die senkrechte Achse. Auf separatem Bedienpult.

Frässpindel

- Senkrecht- Fräskopf UNI, schwenkbar in 2 Ebenen , Drehzahlen 48- 2100 1/min, Werkzeugaufnahme SK 40 für Werkzeuge nach DIN 2080/69871, Pinolenverstellung 120 mm manuell (Modell 1300 V und K)
- Stufenlos programmierbare Drehzahlen für die Vertikal- oder die Horizontal-spindel, 60- 3000 ¹/min geregelter Hauptmotor 9,0/11,0 kW (100%/60% ED)
- Stufenlos programmierbare Drehzahlen für die Vertikal- und die Horizontalspindel: vertikal, 60- 3000 ¹/min, horizontal 30 – 1800 1/min geregelter Hauptmotor 9,0/11,0 kW (100%/60% ED) für beide Spindeln
- Werkzeugaufnahme SK50 Horizontalspindel
- Werkzeugaufnahme SK50 Vertikalspindel

Tisch- / Fahrwegerweiterung

- Tischgröße 1500 x 400 mm, x- Achse 1200 mm

Spänemanagement

- Späneförderer, Scharnierband
- Schwerkraftbandfilter
- Magnetfilterwalze für Schwerkraftbandfilter
- Spülpistole mit verstärkter Kreiselpumpe

Rundachsbearbeitung

- Vorbereitung für 4. Achse
- Teilapperat Walter TANiH 160 Evolution NEG mit horizontaler Achse, Spitzenhöhe 160mm, Hydraulische Spindelklemmung 100Bar, Haltemoment 1.600Nm, Vorschubmoment 250Nm, maximale Transportlast 180 Kg, mit Reitstock 350 Kg, Drehzahl 42 U/min, Fest positionierter Referenzpunkt über Näherungsschalter, Komplett mit Motor in Maschine und Steuerung integriert mit zusätzlichen Tischabdeckungen für einen gesicherten Spänefluß
- Motor in Ausführung U oder Z
- Starrer Reitsstock Spitzenhöhe 160mm, Pinole MK3, Hub 32mm mit Spannmittel und fester Reitstockspitze
- Mitlaufende Reitstockspitze

Gegenlager

- Gegenlager für Fräserdorn, Laufbuchsendurchmesser 56 mm, max. 460 1/min Modell K
- Gegenlager für Fräserdorn, Laufbuchsendurchmesser 55 mm mit Nadellagern für Drehzahlen bis 1.400 U/min
- Gegenlager für Fräserdorn, Laufbuchsendurchmesser 70 mm, max. 460 1/min
- Anschluss an die Zentralschmierung

Maschinenbefestigung

- Fixatoren

Transport & Maschineneinbringung

Auf Wunsch organisieren wir den Transport, die Einbringung und Inbetriebnahme Ihrer neuen Reckermann Fräsmaschine. Mit perfekt ausgerichteter Maschinengeometrie und einem sorgfältigen Testlauf aller Funktionen, übergeben wir Ihnen eine geprüfte, betriebsbereite Maschine. Unsere erfahrenen Servicetechniker bringen Ihre Maschine auch bei engstem Raum sicher an den neuen Stellplatz.

Training & Schulung Ihrer Mitarbeiter vor Ort

Die volle Leistungsfähigkeit Ihrer Maschine nutzen, durch gut ausgebildete und motivierte Mitarbeiter. Wir schulen Ihre Mitarbeiter in Ihrem Unternehmen, praxisbezogen auf Ihre Anforderungen. Sowohl in der CNC-Steuerung und Programmierung, sowie in der Maschinenbedienung und Instandhaltung. Natürlich gehört hierzu auch die sorgfältige Anlaufunterstützung vor Ort.

Beratung für Ihre richtige Frässtrategie

Ideen umsetzen, Fräsprozesse optimieren oder Qualität und Ausbringung steigern, wir stehen Ihnen zur Seite. Die Produktivität durch Automation und passende Vorrichtungen erhöhen. Durch Fräsversuche direkt in unserer Fertigung oder bei Ihnen im Haus auf Ihren Maschinen. Gemeinsam mit unseren erfahrenen CNC – Fräsern und Programmierern finden Sie die richtige Frässtrategie und Programmierung für Ihre Bauteile.

Aftersale

Wir sind mit unserer kostenlosen Service-Hotline persönlich für Sie da. Benötigen Sie für Ihre Fräsmaschine Ersatzteile, Zubehör, anstehende Reparaturen & Wartungen sowie komplette Überholungen Ihrer Maschinen? Unser Team von erfahrenen Beratern und Service Techniker hilft Ihnen schnell und unkompliziert. Auch für Maschinen die schon 20 Jahre und länger im Einsatz sind.

zum Aftersale

Service vor Ort

Im Bedarfsfall sind unsere erfahrenen Servicetechniker schnell vor Ort. Unsere originalen Fräsmaschinen Ersatzteile sind, dank unseres großen Lagerbestandes zusammen mit unserer hohen Fertigungstiefe, schnell verfügbar. Wir sind für Sie da und setzen alles daran, dass Ihre Maschine so schnell wie möglich wieder produziert. Darüber hinaus führt eine regelmäßige Wartung vor Ort, zu höherer Verfügbarkeit und mehr Produktivität.

zum Sofort Service

Fernwartung

Schnelle und kostengünstige Hilfe bei Maschinenstörungen oder kurzfristige Unterstützung Ihrer Maschinenbediener oder Instandhalter mittels Fernwartung oder Augmented Reality, in unserem Fall TeamViewer Pilot.

Unser Ziel ist eine schnelle Kommunikation, so dass Ihre Fräsmaschine Ihrer Produktion so schnell wie möglich wieder zur Verfügung steht.

zur Fernwartung
